Trumpieji spiraliniai grąžtai DIN 1897 RN
|

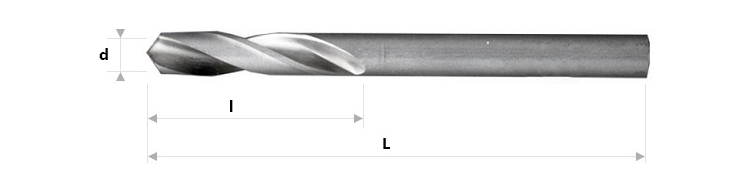

d - diametras; l - darbo dalies ilgis; L - bendras ilgis. |
| RN | RH | RW | Ti | Ln | |
| Spiralės susukimo kryptis | Dešininis | Dešininis | Dešininis | Dešininis | Kairinis |
| Diametras, mm | Šlifuoti: d=0,5...20,0 Frezuoti: d=2,0...10,0 |
Šlifuoti: d=0,5...20,0 | Šlifuoti: d=0,5...20,0 |
Šlifuoti: d=0,5...13,0
Su kryžminiu pagalandinimu, d=1,6...13,0
|
Šlifuoti: d=2,0...10,0 |
| Paskirtis | Angliniams, legiruotiems, konstrukciniams plienams ir ketui gręžti. | Kietoms ir trapioms medžiagoms, žalvariui, magnio lydiniams ir bronzai gręžti. | Lengviems lydiniams (aliuminiui, siluminui, cinkui ir pan.) gręžti. | Sunkiai apdirbamoms medžiagoms, titanui ir jo lydinimas, nerūdijantiems plienams gręžti. | Angliniams, legiruotiems, konstrukciniams plienams ir ketui gręžti. |
| Diametras, mm | L, mm | I, mm | Diametras, mm | L, mm | l, mm |
| 0,50-0,52 | 20 | 3 | 3,80-4,25 | 55 | 22 |
| 0,55-0,60 | 21 | 3,5 | 4,30-4,70 | 58 | 24 |
| 0,62-0,65 | 22 | 4 | 4,76-5,30 | 62 | 26 |
| 0,68-0,75 | 23 | 4,5 | 5,40-6,00 | 66 | 28 |
| 0,78-0,85 | 24 | 5 | 6,10-6,70 | 70 | 31 |
| 0,88-0,95 | 25 | 5,5 | 6,75-7,50 | 74 | 34 |
| 0,98-1,05 | 26 | 6 | 7,54-8,50 | 79 | 37 |
| 1,10-1,15 | 28 | 7 | 8,60-9,50 | 84 | 40 |
| 1,19-1,30 | 30 | 8 | 9,52-10,60 | 89 | 43 |
| 1,35-1,50 | 32 | 9 | 10,70-11,80 | 95 | 47 |
| 1,55-1,70 | 34 | 10 | 11,90-13,20 | 102 | 51 |
| 1,75-1,90 | 36 | 11 | 13,30-14,00 | 107 | 54 |
| 1,95-2,10 | 38 | 12 | 14,28-15,00 | 111 | 56 |
| 2,15-2,35 | 40 | 13 | 15,08-16,00 | 115 | 58 |
| 2,38-2,65 | 43 | 14 | 16,25-16,75 | 119 | 60 |
| 2,70-3,00 | 46 | 16 | 17,00-18,00 | 123 | 62 |
| 3,10-3,35 | 49 | 18 | 18,25-19,00 | 127 | 64 |
| 3,40-3,70 | 52 | 20 | 19,05-20,00 | 131 | 66 |
